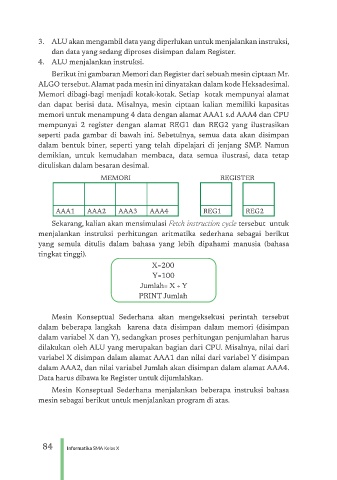

3. ALU akan mengambil data yang diperlukan untuk menjalankan instruksi,
dan data yang sedang diproses disimpan dalam Register.
4. ALU menjalankan instruksi.
Berikut ini gambaran Memori dan Register dari sebuah mesin ciptaan Mr.
ALGO tersebut. Alamat pada mesin ini dinyatakan dalam kode Heksadesimal.
Memori dibagi-bagi menjadi kotak-kotak. Setiap kotak mempunyai alamat
dan dapat berisi data. Misalnya, mesin ciptaan kalian memiliki kapasitas
memori untuk menampung 4 data dengan alamat AAA1 s.d AAA4 dan CPU
mempunyai 2 register dengan alamat REG1 dan REG2 yang ilustrasikan
seperti pada gambar di bawah ini. Sebetulnya, semua data akan disimpan
dalam bentuk biner, seperti yang telah dipelajari di jenjang SMP. Namun
demikian, untuk kemudahan membaca, data semua ilustrasi, data tetap
dituliskan dalam besaran desimal.
MEMORI REGISTER

AAA1 AAA2 AAA3 AAA4 REG1 REG2

Sekarang, kalian akan mensimulasi Fetch instruction cycle tersebut untuk
menjalankan instruksi perhitungan aritmatika sederhana sebagai berikut
yang semula ditulis dalam bahasa yang lebih dipahami manusia (bahasa
tingkat tinggi).
X=200
Y=100
Jumlah= X + Y
PRINT Jumlah

Mesin Konseptual Sederhana akan mengeksekusi perintah tersebut
dalam beberapa langkah karena data disimpan dalam memori (disimpan
dalam variabel X dan Y), sedangkan proses perhitungan penjumlahan harus
dilakukan oleh ALU yang merupakan bagian dari CPU. Misalnya, nilai dari
variabel X disimpan dalam alamat AAA1 dan nilai dari variabel Y disimpan
dalam AAA2, dan nilai variabel Jumlah akan disimpan dalam alamat AAA4.
Data harus dibawa ke Register untuk dijumlahkan.
Mesin Konseptual Sederhana menjalankan beberapa instruksi bahasa
mesin sebagai berikut untuk menjalankan program di atas.

84 Informatika SMA Kelas X
