a. Bagaimana CPU Menjalankan Instruksi Program
Mari, kita periksa cara unit pengolah pusat (CPU), dalam hubungannya dengan
memori, menjalankan program komputer. Kita akan melihat bagaimana
hanya satu instruksi dalam program yang dijalankan. Faktanya, kebanyakan
komputer saat ini hanya dapat menjalankan satu instruksi pada satu waktu,
meskipun mereka menjalaninya dengan sangat cepat. Banyak komputer
pribadi dapat menjalankan instruksi dalam waktu kurang dari sepersejuta
detik. Komputer yang dikenal sebagai superkomputer dapat menjalankan
instruksi dalam waktu kurang dari sepermiliar detik.

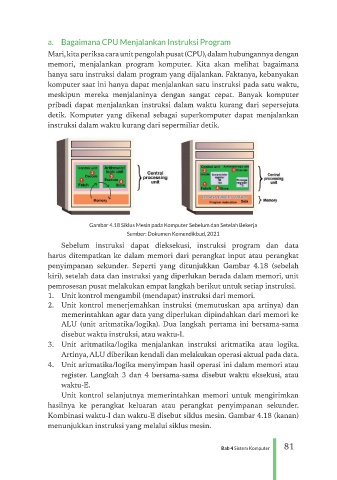

Gambar 4.18 Siklus Mesin pada Komputer Sebelum dan Setelah Bekerja
Sumber: Dokumen Kemendikbud, 2021
Sebelum instruksi dapat dieksekusi, instruksi program dan data
harus ditempatkan ke dalam memori dari perangkat input atau perangkat
penyimpanan sekunder. Seperti yang ditunjukkan Gambar 4.18 (sebelah
kiri), setelah data dan instruksi yang diperlukan berada dalam memori, unit
pemrosesan pusat melakukan empat langkah berikut untuk setiap instruksi.
1. Unit kontrol mengambil (mendapat) instruksi dari memori.
2. Unit kontrol menerjemahkan instruksi (memutuskan apa artinya) dan
memerintahkan agar data yang diperlukan dipindahkan dari memori ke
ALU (unit aritmatika/logika). Dua langkah pertama ini bersama-sama
disebut waktu instruksi, atau waktu-I.
3. Unit aritmatika/logika menjalankan instruksi aritmatika atau logika.
Artinya, ALU diberikan kendali dan melakukan operasi aktual pada data.
4. Unit aritmatika/logika menyimpan hasil operasi ini dalam memori atau
register. Langkah 3 dan 4 bersama-sama disebut waktu eksekusi, atau
waktu-E.
Unit kontrol selanjutnya memerintahkan memori untuk mengirimkan
hasilnya ke perangkat keluaran atau perangkat penyimpanan sekunder.
Kombinasi waktu-I dan waktu-E disebut siklus mesin. Gambar 4.18 (kanan)
menunjukkan instruksi yang melalui siklus mesin.
