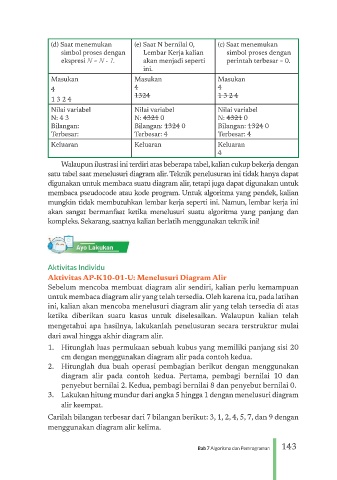

(d) Saat menemukan (e) Saat N bernilai 0, (c) Saat menemukan
simbol proses dengan Lembar Kerja kalian simbol proses dengan
ekspresi N = N - 1. akan menjadi seperti perintah terbesar = 0.
ini.
Masukan Masukan Masukan
4 4 4
1324 1 3 2 4
1 3 2 4
Nilai variabel Nilai variabel Nilai variabel
N: 4 3 N: 4321 0 N: 4321 0
Bilangan: Bilangan: 1324 0 Bilangan: 1324 0
Terbesar: Terbesar: 4 Terbesar: 4
Keluaran Keluaran Keluaran
4
Walaupun ilustrasi ini terdiri atas beberapa tabel, kalian cukup bekerja dengan
satu tabel saat menelusuri diagram alir. Teknik penelusuran ini tidak hanya dapat
digunakan untuk membaca suatu diagram alir, tetapi juga dapat digunakan untuk
membaca pseudocode atau kode program. Untuk algoritma yang pendek, kalian
mungkin tidak membutuhkan lembar kerja seperti ini. Namun, lembar kerja ini
akan sangat bermanfaat ketika menelusuri suatu algoritma yang panjang dan
kompleks. Sekarang, saatnya kalian berlatih menggunakan teknik ini!

Aktivitas Individu
Aktivitas AP-K10-01-U: Menelusuri Diagram Alir
Sebelum mencoba membuat diagram alir sendiri, kalian perlu kemampuan
untuk membaca diagram alir yang telah tersedia. Oleh karena itu, pada latihan
ini, kalian akan mencoba menelusuri diagram alir yang telah tersedia di atas
ketika diberikan suatu kasus untuk diselesaikan. Walaupun kalian telah
mengetahui apa hasilnya, lakukanlah penelusuran secara terstruktur mulai
dari awal hingga akhir diagram alir.

1. Hitunglah luas permukaan sebuah kubus yang memiliki panjang sisi 20
cm dengan menggunakan diagram alir pada contoh kedua.
2. Hitunglah dua buah operasi pembagian berikut dengan menggunakan
diagram alir pada contoh kedua. Pertama, pembagi bernilai 10 dan
penyebut bernilai 2. Kedua, pembagi bernilai 8 dan penyebut bernilai 0.
3. Lakukan hitung mundur dari angka 5 hingga 1 dengan menelusuri diagram
alir keempat.
Carilah bilangan terbesar dari 7 bilangan berikut: 3, 1, 2, 4, 5, 7, dan 9 dengan
menggunakan diagram alir kelima.

143
Bab 7 Algoritma dan Pemrograman
