1. Diagram Alir

Diagram alir dibuat dalam bentuk aliran simbol yang dapat ditelusuri dari
suatu titik permulaan hingga titik akhir dari program. Diagram alir dibuat
menggunakan simbol standar ANSI/ISO yang beberapa simbol dasarnya
diberikan pada Tabel 7.1.

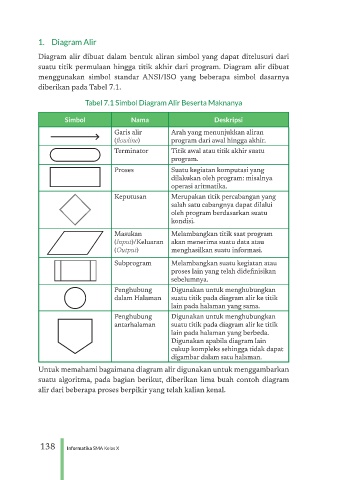

Tabel 7.1 Simbol Diagram Alir Beserta Maknanya

Simbol Nama Deskripsi
Garis alir Arah yang menunjukkan aliran
(flowline) program dari awal hingga akhir.
Terminator Titik awal atau titik akhir suatu
program.
Proses Suatu kegiatan komputasi yang
dilakukan oleh program: misalnya
operasi aritmatika.
Keputusan Merupakan titik percabangan yang
salah satu cabangnya dapat dilalui
oleh program berdasarkan suatu
kondisi.

Masukan Melambangkan titik saat program
(Input)/Keluaran akan menerima suatu data atau
(Output) menghasilkan suatu informasi.
Subprogram Melambangkan suatu kegiatan atau
proses lain yang telah dideànisikan
sebelumnya.
Penghubung Digunakan untuk menghubungkan
dalam Halaman suatu titik pada diagram alir ke titik
lain pada halaman yang sama.
Penghubung Digunakan untuk menghubungkan
antarhalaman suatu titik pada diagram alir ke titik
lain pada halaman yang berbeda.
Digunakan apabila diagram lain
cukup kompleks sehingga tidak dapat
digambar dalam satu halaman.

Untuk memahami bagaimana diagram alir digunakan untuk menggambarkan
suatu algoritma, pada bagian berikut, diberikan lima buah contoh diagram
alir dari beberapa proses berpikir yang telah kalian kenal.
