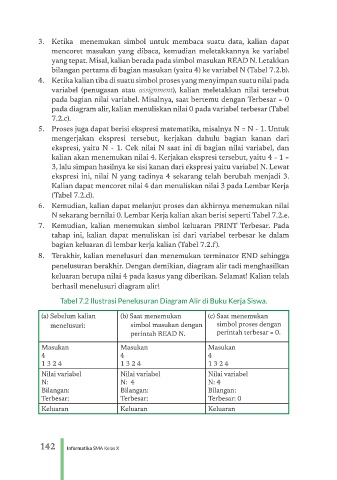

3. Ketika menemukan simbol untuk membaca suatu data, kalian dapat
mencoret masukan yang dibaca, kemudian meletakkannya ke variabel
yang tepat. Misal, kalian berada pada simbol masukan READ N. Letakkan
bilangan pertama di bagian masukan (yaitu 4) ke variabel N (Tabel 7.2.b).
4. Ketika kalian tiba di suatu simbol proses yang menyimpan suatu nilai pada
variabel (penugasan atau assignment), kalian meletakkan nilai tersebut
pada bagian nilai variabel. Misalnya, saat bertemu dengan Terbesar = 0
pada diagram alir, kalian menuliskan nilai 0 pada variabel terbesar (Tabel
7.2.c).
5. Proses juga dapat berisi ekspresi matematika, misalnya N = N - 1. Untuk
mengerjakan ekspresi tersebut, kerjakan dahulu bagian kanan dari
ekspresi, yaitu N - 1. Cek nilai N saat ini di bagian nilai variabel, dan
kalian akan menemukan nilai 4. Kerjakan ekspresi tersebut, yaitu 4 - 1 =
3, lalu simpan hasilnya ke sisi kanan dari ekspresi yaitu variabel N. Lewat
ekspresi ini, nilai N yang tadinya 4 sekarang telah berubah menjadi 3.
Kalian dapat mencoret nilai 4 dan menuliskan nilai 3 pada Lembar Kerja
(Tabel 7.2.d).
6. Kemudian, kalian dapat melanjut proses dan akhirnya menemukan nilai
N sekarang bernilai 0. Lembar Kerja kalian akan berisi seperti Tabel 7.2.e.
7. Kemudian, kalian menemukan simbol keluaran PRINT Terbesar. Pada
tahap ini, kalian dapat menuliskan isi dari variabel terbesar ke dalam
bagian keluaran di lembar kerja kalian (Tabel 7.2.f).

8. Terakhir, kalian menelusuri dan menemukan terminator END sehingga
penelusuran berakhir. Dengan demikian, diagram alir tadi menghasilkan
keluaran berupa nilai 4 pada kasus yang diberikan. Selamat! Kalian telah
berhasil menelusuri diagram alir!

Tabel 7.2 Ilustrasi Penelusuran Diagram Alir di Buku Kerja Siswa.

(a) Sebelum kalian (b) Saat menemukan (c) Saat menemukan
menelusuri: simbol masukan dengan simbol proses dengan
perintah READ N. perintah terbesar = 0.

Masukan Masukan Masukan
4 4 4
1 3 2 4 1 3 2 4 1 3 2 4
Nilai variabel Nilai variabel Nilai variabel
N: N: 4 N: 4
Bilangan: Bilangan: Bilangan:
Terbesar: Terbesar: Terbesar: 0
Keluaran Keluaran Keluaran

142 Informatika SMA Kelas X
