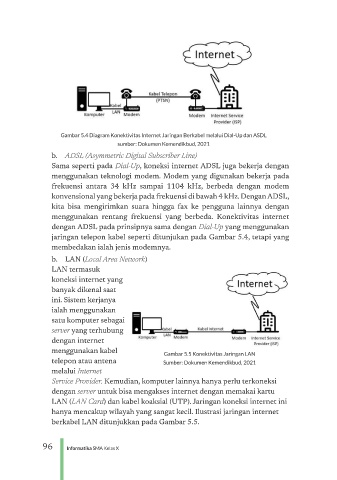

Gambar 5.4 Diagram Konektivitas Internet Jaringan Berkabel melalui Dial-Up dan ASDL
sumber: Dokumen Kemendikbud, 2021
b. ADSL (Asymmetric Digital Subscriber Line)
Sama seperti pada Dial-Up, koneksi internet ADSL juga bekerja dengan
menggunakan teknologi modem. Modem yang digunakan bekerja pada
frekuensi antara 34 kHz sampai 1104 kHz, berbeda dengan modem
konvensional yang bekerja pada frekuensi di bawah 4 kHz. Dengan ADSL,
kita bisa mengirimkan suara hingga fax ke pengguna lainnya dengan
menggunakan rentang frekuensi yang berbeda. Konektivitas internet
dengan ADSL pada prinsipnya sama dengan Dial-Up yang menggunakan
jaringan telepon kabel seperti ditunjukan pada Gambar 5.4, tetapi yang
membedakan ialah jenis modemnya.
b. LAN (Local Area Network)
LAN termasuk
koneksi internet yang
banyak dikenal saat
ini. Sistem kerjanya
ialah menggunakan
satu komputer sebagai
server yang terhubung
dengan internet
menggunakan kabel
Gambar 5.5 Konektivitas Jaringan LAN
telepon atau antena Sumber: Dokumen Kemendikbud, 2021
melalui Internet
Service Provider. Kemudian, komputer lainnya hanya perlu terkoneksi
dengan server untuk bisa mengakses internet dengan memakai kartu
LAN (LAN Card) dan kabel koaksial (UTP). Jaringan koneksi internet ini
hanya mencakup wilayah yang sangat kecil. Ilustrasi jaringan internet
berkabel LAN ditunjukkan pada Gambar 5.5.

96 Informatika SMA Kelas X
